低温汚泥乾燥システムとは
A 低温汚泥乾燥システム 従来の熱乾燥や焼却ルートで使用される高熱ではなく、一般に摂氏 60 ～ 100 度の比較的穏やかな温度帯で制御された熱交換によって下水や産業汚泥の水分含有量を低減する処理装置です。この原理に基づいて構築された低温汚泥乾燥機は、約 83 パーセントの水分を含む汚泥を、約 10 ～ 30 パーセントの水分を含む乾燥ケーキにまで下げることができ、それに応じて体積と重量が 90 パーセントも削減されます。
このプロセスはこのより低い温度帯内で実行されるため、高熱乾燥に比べて取り扱い中の酸化リスクと火災の危険性が軽減され、また、処理された材料の病原体の活性が大幅に低下する傾向があり、適切な操作条件下では有効な滅菌性能が最大 90% に達します。この組み合わせにより、低温汚泥乾燥システムは、高温乾燥に伴う大量の燃料需要を伴わずに、輸送、廃棄、または再利用の前に汚泥の体積を縮小する必要がある都市下水処理場や産業施設にとって実用的なオプションとなります。
乾燥後の生成物が 10 ～ 30 パーセントの水分範囲に達すると、脱ガス、共混合と燃焼、堆肥化、または建材やその他の資源回収経路への原料投入としての管理がはるかに容易になります。これが、この技術が自治体や工業施設が汚泥削減プロジェクトを計画する際の標準的な基準点となっている理由の 1 つです。
低温汚泥乾燥機の仕組み
低温汚泥乾燥機の動作原理は、裸火や直接燃焼熱源ではなく、密閉された空気ループを中心に構築されています。湿ったスラッジは、断熱チャンバー内の搬送面全体に広げられ、暖かく乾燥した空気が材料全体に循環して水分が除去され、その湿った空気が除湿ステージを通過し、そこで水分が凝縮されて排出されます。乾燥した空気は再加熱されてチャンバーに送り戻されるため、サイクル全体でのエネルギー損失が最小限に抑えられます。
給餌と均等な分配
スラッジは供給ホッパーを通ってシステムに入り、乾燥面全体に薄く均一な層に広がります。厚い層や不均一な層は水分の放出を遅らせ、一貫性のない生産量を生み出すため、均一な分布が重要です。そのため、ほとんどの低温スラッジ乾燥システムの設計には、供給ポイントにレベリング機構が含まれています。
低温熱交換器
チャンバー内では、空気が目標範囲（通常は摂氏 60 度から 100 度）まで加熱され、スラッジ層を通過またはスラッジ層を通過します。温度が低いと、スラッジ粒子の表面硬化やケース形成の可能性が減り、乾燥サイクル全体を通じて水分が各粒子の内部から表面に向かって移動し続けるのに役立ちます。
水分の蒸発と凝縮水の回収
空気がスラッジから水分を吸収すると、空気は凝縮コイルまたは除湿ユニットに送られ、そこで水蒸気が液体に戻されて排出されます。このステップは、プロセスの効率を維持する上で中心となります。その水分負荷を回収し、同じ空気流を再加熱することで、新鮮な外気を常に引き込んで加熱するエネルギーコストを回避できるからです。
乾燥汚泥の排出と下流処理
スラッジが目標水分帯に達すると、スクリューコンベアまたはベルト出口を通って排出され、堆肥化、共混合および燃焼、建築資材生産の投入物としての使用など、下流の処理に使用されます。システムから放出される排気は、通常、放出前に臭気処理段階を通過します。
スラッジ乾燥の一般的な動作温度範囲
温度の選択は、乾燥技術を区別する最も明確な方法の 1 つです。あ 低温汚泥乾燥システム 通常は摂氏 60 度から 100 度の範囲で動作しますが、回転ドラム式熱乾燥機や焼却支援ルートははるかに高温になります。以下の表と図は、計画目的でこれらのカテゴリを比較するときに一般的に参照されるおおよその範囲をまとめたものです。
| 乾燥方法 | 代表的な温度範囲 | 一般的な特性 |
|---|---|---|
| 低温汚泥乾燥装置 | 60℃～100℃ | 穏やかな閉ループ、エネルギー需要の低減 |
| ベルトコンベア熱風乾燥 | 120℃～180℃ | 中程度のスループット、より高い空気交換率 |
| 回転ドラム加熱乾燥 | 200℃～400℃ | 高スループット、より高い燃料需要 |
| 焼却支援乾燥 | 600℃～850℃ | 非常に高い熱、特定の廃棄物の流れのために確保されている |
温度範囲比較表
一般的な汚泥乾燥法のカテゴリにわたる上限動作温度の比較例
乾燥サイクル中の水分含有量の減少
汚泥乾燥後の最終的な水分含有量は、流入する汚泥の特性、滞留時間、およびシステム構成によって異なりますが、低温汚泥乾燥システムは通常、汚泥の水分を約 83 パーセントから 10 ～ 30 パーセントの目標範囲まで下げるように設計されています。以下のグラフは、湿式供給から乾式排出までの乾燥サイクル全体にわたる典型的な段階ごとの水分減少曲線を示しています。
低温汚泥乾燥サイクル全体にわたる典型的な段階的な水分含有量減少パターン
乾燥方法ごとのエネルギー消費量の比較
処理汚泥 1 トンあたりのエネルギー使用量は、公共事業や設備のサイジングに関するプロジェクト予算を計画する際に最も実用的な数値の 1 つです。閉ループの空気再循環を中心に構築された低温汚泥乾燥機、および多くの構成ではヒートポンプ汚泥乾燥機の構成は、一般に、大量の新鮮な空気を継続的に加熱することに依存する回転ドラムまたはフラッシュ乾燥方法に比べて、1 トン当たりのエネルギー消費量が著しく少なくなります。
処理された汚泥 1 トンあたりのおおよそのエネルギー使用量 (キロワット時)。一般的な比較のためにのみ示されています。
ヒートポンプ汚泥乾燥機技術の解説
A ヒートポンプ汚泥乾燥機 乾燥室内の空気温度を上昇させるために、燃料を直接燃焼させるヒーターではなく冷凍サイクルを使用します。冷媒は、出ていく湿った空気から熱を吸収し、圧縮されて温度がさらに上昇し、その熱を入ってくる乾燥した空気の流れに放出します。同じエネルギーが外部に排出されるのではなくループ全体で再利用されるため、この構成は、低温汚泥乾燥システム設計のより広いカテゴリーの中で、よりエネルギーを意識したアプローチの 1 つです。
この閉ループのアプローチは、より一貫した温度制御もサポートします。これは、印刷や染色、製紙、電気めっき、化学処理、皮革処理、製薬業務などから生じる、さまざまな組成の汚泥流にとって重要です。一貫した温度制御により、単一バッチ内での局所的な過熱や乾燥不足の可能性が低減されます。
汚泥乾燥技術の比較
低温汚泥乾燥システム、回転ドラム乾燥機、ベルトコンベア熱乾燥機、屋外天日乾燥機のいずれを選択するかは、通常、単一の基準を選択するのではなく、複数の要素を一度に考慮することになります。以下のレーダー チャートは、エネルギー効率、臭気制御、自動化レベル、設置面積効率、湿気削減率にわたって一般的に参照される 4 つのテクノロジー カテゴリを並べたもので、一般的な比較のために単純な 0 ～ 10 のスケールを使用しています。
各テクノロジー カテゴリで参照される典型的な特性に基づく、5 つの側面にわたる一般的な比較
低温汚泥乾燥システムのコアコンポーネント
レイアウトが特定の産業汚泥乾燥システム プロジェクトに適合している場合でも、ほとんどのシステムは共通の構成要素セットを共有しています。これらの部分を理解すると、さまざまなサプライヤーからの提案を比較したり、既存の設置を評価したりするときに役立ちます。
- 汚泥供給・均一分配装置
- 断熱低温乾燥室
- ヒートポンプまたは廃熱交換モジュール
- 空気循環・除湿システム
- 凝縮水の収集および排出ライン
- 自動制御および監視パネル
- 乾燥汚泥排出搬送装置
- 排気・臭気処理モジュール
低温汚泥乾燥の産業応用
アン 産業汚泥乾燥システム 低温原理に基づいて構築された方法は、多くの場合、高温ルートよりも穏やかな熱プロファイルの方が組成が変化するスラッジに適しているため、幅広い分野で使用されています。以下の表は、一般的なスラッジ発生源と、乾燥中にそれぞれの発生源で最も重要になる傾向があるものの概要を示しています。
| 産業部門 | 汚泥源 | 乾燥に関する考慮事項 |
|---|---|---|
| 都市下水 | 一次処理汚泥、二次処理汚泥 | 大量、安定したスループットのニーズ |
| プリントと染色 | 染料排水汚泥 | 着色化合物、臭気制御の重要性 |
| 製紙 | パルプ・製紙工場スラッジ | 繊維質含有量、可変の初期固体 |
| 電気めっき | 金属含有プロセススラッジ | さらに再利用する前に慎重に扱ってください |
| 化学工業 | プロセス排水汚泥 | 可変組成、バッチ乾燥のニーズ |
| 皮革加工 | なめし工場のスラッジ | 臭気管理、有機負荷 |
| 医薬品 | 生物汚泥およびプロセス汚泥 | 一貫した低温制御 |
信頼できる汚泥乾燥装置メーカーの選び方
複数の提案を比較する 汚泥乾燥機メーカー 適切な適合は装置そのものだけでなく、特定の場所の汚泥の特性にも依存するため、時間を費やす価値があります。いくつかの実践的なポイントによって、よく一致する提案と一般的な提案が区別される傾向があります。
- 都市汚泥と産業汚泥の両方の種類にわたるエンジニアリング経験
- 供給汚泥の実際の水分と組成に合わせて低温汚泥乾燥機のサイズを調整する機能
- 脱水機から完全な廃水処理システムまでの完全な機器ラインの利用可能性
- 単一の分野ではなく、さまざまな業界にわたる参考設置
- ご相談から設計・施工・運用まで明確な技術サポート
- メンテナンスの必要性とスペアパーツの入手可能性に関する透明性のあるコミュニケーション

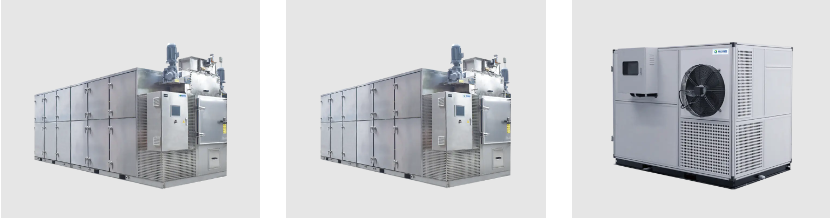

製品範囲とカスタム構成オプション
汚泥の組成と現場条件は非常に多様であるため、単一の固定設計がすべてのプロジェクトに適合することはほとんどありません。低温汚泥乾燥システムのカテゴリ内では、いくつかの構成が一般的に利用可能であり、それぞれが異なるレイアウトや熱源の状況に適しています。
低温ベルト式汚泥乾燥機
この構成は、安定した継続的な処理量に適した連続ベルト搬送設計を採用しており、毎日一貫して汚泥が発生する自治体の工場や産業現場に実用的です。
低温廃熱汚泥乾燥機
この構成は、他のプラントプロセスからすでに利用可能な廃熱を主エネルギー入力として利用するように構築されており、サイトが既存の運用に加えて供給する必要がある追加の暖房負荷を削減できます。
汚泥極低温乾燥機
このチャンバーベースの構成は、バッチ処理や利用可能な設置面積が小さい現場に適しており、連続ベルト形式のレイアウトが現実的ではない場合に柔軟性を提供します。
汚泥の特殊な特性、スペースの制約、または統合要件があるプロジェクトの場合、 OEM汚泥乾燥装置 手配したり、協力したりする カスタム汚泥乾燥機サプライヤー 標準ユニットを不適合な用途に強制するのではなく、チャンバーのサイズ、空気処理能力、制御レイアウトを実際の現場条件に合わせて調整できます。
長期にわたって信頼性の高い動作を実現するためのメンテナンス方法
定期的なメンテナンスにより、低温汚泥乾燥システムが意図した効率で稼働し続けるため、計画外のダウンタイムを回避できます。以下のポイントは、通常最も定期的な注意が必要な領域をカバーしています。
- ベルトとコンベアの磨耗や位置ずれの定期検査
- 定期的な凝縮水ドレンとフィルターの清掃
- 熱交換器の表面をチェックしてスケールの蓄積を防止します
- センサーと制御の校正チェック
- エアダクトと排気経路の定期的な清掃
- 機器のマニュアルに従った可動機械部品の潤滑
清本環境技術について
Qingben Environmental Technology (Jiangsu) Co., Ltd.は、汚泥および廃水処理装置の製造とサービスに焦点を当てた専門企業です。業務は汚泥および廃水処理全般にわたる研究開発に集中しており、製品範囲にはデカンタ汚泥脱水機、汚泥乾燥装置、廃水処理装置一式、河川および湖沼の堆積物乾燥装置、および関連技術サービスが含まれます。
中国を拠点とする低温汚泥乾燥機メーカーおよび汚泥乾燥装置工場として、下水処理・汚泥処理プロジェクトの成功と安定運営を目的に、プロジェクトのコンサルティング、設計から建設、運営、メンテナンスに至るまで総合的な技術サポートを提供します。当社の汚泥低温乾燥装置は、約 83 パーセントの水分を含む下水または汚泥を直接乾燥させて、水分 10 ～ 30 パーセントの乾燥汚泥にすることができ、削減率は 90 パーセントに達し、効果的な滅菌は最大 90 パーセントに達します。その一方で、エネルギー消費量を低く抑え、二次汚染を回避します。このため、都市汚泥だけでなく、印刷や染色、製紙、電気めっき、化学工業、皮革、製薬用途などの幅広い産業汚泥の流れにも適しています。
よくある質問
| Q1.低温汚泥乾燥システムとは 高温の熱処理ではなく、通常60～100℃の範囲で制御された低温熱交換を利用して汚泥の水分を低減する乾燥装置です。 | Q2.低温汚泥乾燥機の仕組み 汚泥は密閉チャンバー内の搬送面に供給され、暖かく乾燥した空気が継続的に循環し、空気流から水分が凝縮され、空気が再加熱されて再循環されます。 |
| Q3.汚泥の乾燥にはどのような温度が使用されますか 低温システムは通常、摂氏 60 ～ 100 度で動作しますが、従来の熱乾燥機は摂氏 150 度をはるかに超えて動作します。 | Q4.汚泥乾燥後の最終含水率はどれくらいですか 流入するスラッジとシステム構成に応じて、最終的な水分含有量は通常 10 ～ 30 パーセントになります。 |
| Q5.低温汚泥乾燥はエネルギー効率が良いですか このプロセスは低温で実行され、空気流から熱を回収することが多いため、処理済み汚泥 1 トンあたりのエネルギー使用量は通常、高温での熱乾燥よりも低くなります。 | Q6.ヒートポンプは汚泥の乾燥に使用できますか はい、ヒートポンプ汚泥乾燥機は冷凍サイクルを使用して、閉じた空気ループ内で熱を抽出して再利用します。これは、低温乾燥に対する一般的なエネルギーを意識したアプローチです。 |
| Q7.最高の汚泥乾燥技術とは すべてのプロジェクトに適合する単一の技術はありません。正しい選択は、汚泥の特性、処理量のニーズ、利用可能なスペース、実際の現場でのエネルギーの考慮事項によって異なります。 | Q8.低温乾燥のメリットは何ですか 一般的な利点としては、エネルギー需要の低減、火災や酸化のリスクの低減、臭気制御の向上、堆肥化、共混合、または建材の原料としての使用に適した乾燥生産物が挙げられます。 |
