統合された投与装置は、成分の溶解と投与を統合する完全に自動投与デバイスです。乾燥投与機と加熱設定の組み合わせ設計により、凝集を減らすことができます。投与量と水の入口量は、ニーズに応じて調整でき、必要な濃度の液体薬は自由に調製できます。粉末レベルが低い場合、自動アラームが発生します。タンク本体の材料は、ニーズに応じて選択できます。

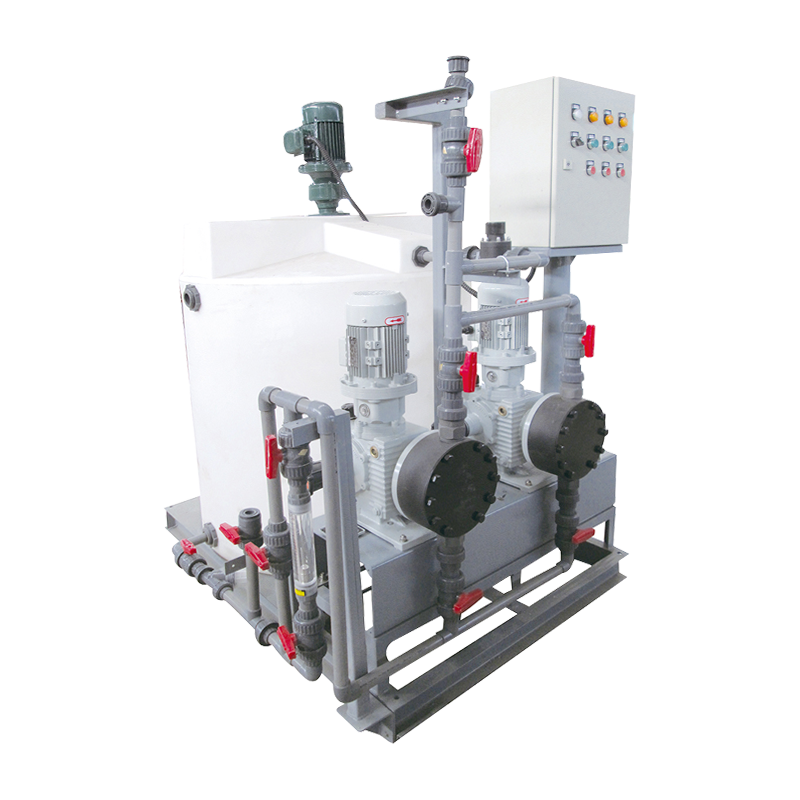

手動投与装置は、薬の投与量が少なく、スタッフがいる状況に適しています。インストールは簡単で、投与量はシンプルで操作が簡単です。バレル、投与ポンプ、電気制御ボックス、パイプフィッティングなどはすべて、設置と輸送を容易にするために統合されています。タンクの材料は、ニーズに応じて選択できます。
スクリューコンベアは、スラッジ脱水装置が設置された後、脱水スラッジを荷重の場所に輸送するために使用されます。 U字型のトラフ、フィードホッパー、カバープレートで構成されています。スパイラルボディ、ライニングプレート、および駆動メカニズムで構成されています。完全に自動的な電気保護は、スラッジ脱水システムとの関節制御を実現できます。簡単にインストールできるように、拡張ボルトで固定されています。溝には耐摩耗性の材料が並んで、騒音を効果的に減らす。フィードホッパーの長さと角度は、必要に応じてカスタマイズできます。
スラッジバケットは、主にスラッジ脱水室で使用されています。脱水泥ケーキが収集されて保管されています。一定量に達した後、底部のバルブがコントロールを通じて開き、泥ケーキは輸送のためにトラックに降ろされます。スラッジホッパーの底に2つのドアがあります。スラッジは、これら2つのドアを制御することにより収集および排出されます。セクターのドアは、シリンダーまたは電気プッシュロッドによって制御されます。
ZLロータリードラムフィルターは、中小規模の都市または産業下水処理プラント向けに設計されています。それは、水中で固体懸濁物質を継続的かつ効果的にスクリーニングすることができます。主に下水の前処理または産業用ふるいプロセスで使用されています。一部の種類の下水は、画面を通じて処理されます。
ISO 45001
ISO14001
ISO9001
アフターセールスサービス認定
ce
スラッジの固執を防ぐヒートポンプスラッジドライヤー
都市の川の泥脱水のための高圧バンドマシン
ご連絡いただければ、実りある協力が始まります。あなた自身の成功物語を始めてください。
青本環境技術（江蘇）有限公司は、汚泥脱水室を一つのシステムとして稼働させるための補助装置を設計・製造しています。プロフェッショナルとして 汚泥処理業者向け支援設備 中国揚州に拠点を置く当社は、自動ポリマー調製スキッド、コンパクトな手動投与ユニット、シャフトレススクリューコンベア、および脱水機をトラックへの積み込みに接続する保管ホッパーを提供しています。
これらのユニットは、当社が製造するスクリュー プレス、ベルト プレス、低温乾燥機と同じ機械規格に基づいて構築されています。それぞれのサイズはプラントの水力負荷と固体負荷に合わせて調整されており、発送前に脱水ラインの制御ロジックに接続できます。
化学的調整は機械的脱水の前に開始されます。ポリマーは制御された濃度に溶解され、汚泥の流れに注入されます。脱水後、ケーキはコンベアでホッパーに移動し、保管および積み込まれます。注入精度により、ポリマーの消費量と最終的なケーキの乾燥固形分が決まります。搬送と保管の設計によって、部屋が清潔に保たれるかどうか、また最小限の人員でラインを稼働できるかどうかが決まります。
| 設備 | プロセス位置 | 主な役割 | 設定範囲 |
|---|---|---|---|
| 統合された投与装置 | 脱水前のコンディショニング | ポリマーの自動溶解、熟成、注入 | QBYTH 500 ～ 4000 L/h; SS304、PP、FRPタンク |
| 手動投与装置 | 少量または断続的な投与ポイント | 1 つのフレームでコンパクトな混合、保管、注入が可能 | QBJY 1～3 m3; SS304、SS316L、PEまたはFRP |
| スクリューコンベア | 脱水または乾燥後 | 脱水ケーキを積み込みポイントまで同封して搬送 | QBWLS-260～420;長さと角度をカスタマイズ可能 |
| 汚泥ホッパー | 保管とトラックへの積み込み | ケーキを集めてバッチで排出 | 空気圧または電気による底部排出 |
私たちの 統合された投与装置 乾燥粉末の供給、溶解、熟成、計量、投与を 1 つのスキッドで組み合わせます。乾式注入機と加熱設計により固化が軽減され、注入量と注水量を調整して必要な液体濃度を調製できます。粉末レベルが低下すると、アラーム信号がトリガーされます。
| モデル | 容量(L/h) | 電力(kW) | PAM 乾燥粉末の投与量 (kg/h) | 取水量 (m3/h) | 正味重量 (kg) |
|---|---|---|---|---|---|
| QBYTH-500 | 500 | 1.7 | 1～5 | 0.3～1.5 | 250 |
| QBYTH-1000 | 1000 | 2.45 | 2～10 | 0.6～3 | 400 |
| QBYTH-1500 | 1500 | 2.45 | 3～15 | 0.9～4 | 490 |
| QBYTH-2000 | 2000 | 2.45 | 3.5～20 | 1.2～6 | 550 |
| QBYTH-2500 | 2500 | 3.5 | 3.5～20 | 1.6～8 | 650 |
| QBYTH-3000 | 3000 | 3.9 | 3.5～20 | 2.0～10 | 700 |
| QBYTH-4000 | 4000 | 3.9 | 3.5～20 | 2.4–12 | 770 |
の 手動投与装置 化学薬品の需要が低い、断続的に稼働している、または訓練を受けたスタッフがすでにいるプラント向けに構築されています。バレル、ドージングポンプ、電気制御ボックス、パイプ継手は 1 つのフレームに統合されているため、設置と輸送が簡素化されます。手動での補充が簡単で、透明なレベルエリアによりオペレーターは薬品の使用状況をリアルタイムで確認できます。
汚泥脱水装置設置後は、 スクリューコンベア 脱水ケーキを積み込み場所に移動します。シャフトレスコンベヤは材料の回収と作業環境の改善を目的として密閉構造となっているのが一般的です。これは、U 字型トラフ、フィードホッパー、カバープレート、スパイラルボディ、ライナー、駆動機構で構成されています。全自動電気保護により、汚泥脱水システムとの共同制御が実現でき、トラフには耐摩耗性素材が内張りされており、騒音を低減します。スパイラルブレードはステンレス鋼またはマンガン鋼からお選びいただけます。
| モデル | 回転数(rpm) | 能力 0° (m3/h) | 能力 15° (m3/h) | 能力 30° (m3/h) | 電力(kW) |
|---|---|---|---|---|---|
| QBWLS-260 | 22 / >20 | 3 | 2.1 | 1.3 | 1.1 |
| QBWLS-300 | 22 / >20 | 6 | 4.6 | 2.6 | 1.5 |
| QBWLS-360 | 22 / >20 | 9.5 | 6.5 | 4.3 | 2.2 |
| QBWLS-420 | 22 / >20 | 12 | 9 | 5.7 | 3 |
の feed hopper length, angle and overall conveying length are customized to match the dewatering machine discharge and the loading bay position. Standard installation angle is ≤20°; angles between 20° and 30° can be ordered specially.
の sludge hopper is the final collection point in the dewatering room. It receives dewatered cake from the conveyor, stores it until a sufficient quantity accumulates, and then discharges through two bottom doors into a truck. The sector doors are controlled by a cylinder or an electric push rod, so the operation can be manual, pneumatic or integrated into the line control system.
当社は、お客様のトラックへのアクセスと運搬間隔に合わせてホッパーの活量と排出高さを調整し、ドアアクチュエーターを利用可能な圧縮空気または電源に合わせます。
補助装置によって、すでに忙しい脱水室に並行した手作業が追加されるべきではありません。当社の投入装置とコンベアには全自動電気保護が装備されており、汚泥脱水システムとの共同制御用に設定できます。プラントで Modbus ベースの通信を使用すると、計量ユニット、コンベア、およびホッパーのドアが信号を交換して協調動作を行うことができます。
私たちの manufacturing system is covered by ISO9001, ISO14001, ISO45001 and CE marking. We provide comprehensive technical support from project consultation and design through installation, commissioning, trial operation and operator training. After-sales maintenance, troubleshooting and equipment upgrade services keep the supporting line running with the rest of the plant.
完全なシステムを出荷する場合、機械的インターフェース、制御信号、設置順序が現場で一致するように、計量装置、コンベア、ホッパーが脱水装置と一緒に準備されます。
提案書と機能レイアウトを作成するために、以下のプロジェクト データを使用します。動作点が正確であればあるほど、モデル、タンクの材質、モーターの出力、制御インターフェースをより適切に適合させることができます。
当社は統合型投与装置、手動投与装置、スクリューコンベア、スラッジホッパーを製造しています。これらは一緒に、化学調整、ケーキの移送、保管、脱水機周辺のトラックへの積み込みをカバーします。
スタッフが立ち会いながら少量の断続的な投与を行う場合は、手動の QBJY1000 ～ 3000 ユニットがコンパクトで経済的な選択肢となります。連続運転または無人の部屋には、自動 QBYTH 500 ～ 4000 L/h 統合投与装置が最適です。
はい。全自動電気保護により、汚泥脱水システムとの連携制御が可能となり、別途手動操作をすることなく、ケーキ排出に応じてコンベアが起動・停止します。
の integrated dosing device can be supplied with stainless steel 304, polypropylene PP or fiberglass FRP. Manual dosing devices add SS316L and polyethylene PE options.
の hopper has two sector doors at the bottom, controlled by a cylinder or an electric push rod. When the selected cake volume has accumulated, the doors open and unload the cake into a truck.
システムインテグレーション、設置指導、コミッショニング、試運転、オペレータートレーニングを提供します。当社のプロジェクト サポートは、アフターセールス メンテナンス、トラブルシューティング、機器のアップグレードまで継続されます。
